Guía de instalación del inversor solar

Esta guía de instalación de inversores solares proporciona una referencia técnica paso a paso para instalar inversores solares Anern, incluidos sistemas de inversor solar MPPT, inversor solar de baja frecuencia, inversor en paralelo, inversor solar híbrido y fuera de red.

Está diseñada para instaladores profesionales, contratistas EPC, integradores de sistemas y equipos técnicos, y abarca los requisitos de seguridad, las conexiones de cableado, la integración de baterías y los procedimientos de puesta en marcha que se utilizan habitualmente en sistemas de energía solar residenciales y comerciales pequeños.

Esta guía se centra en las prácticas de instalación estándar para respaldar un funcionamiento seguro, un rendimiento estable del sistema y una confiabilidad a largo plazo.

1. Requisitos de seguridad antes de la instalación

Antes de instalar cualquier inversor solar, asegúrese de que se cumplan las siguientes condiciones de seguridad:

• La instalación debe ser realizada por personal calificado y capacitado

• Desconecte todas las fuentes de alimentación de CA y CC antes de la instalación o el mantenimiento

• Siga los códigos y regulaciones eléctricos locales

• Nunca conecte el cableado fotovoltaico, de batería o de CA mientras el inversor esté encendido

• Utilice herramientas aisladas y equipo de protección personal (EPP) adecuado

• Una preparación de seguridad adecuada reduce el riesgo de descarga eléctrica, daños al equipo y fallos del sistema.

2. Desembalaje e inspección inicial

Después de recibir el inversor:

• Inspeccione el embalaje exterior en busca de daños

• Compruebe si la carcasa del inversor presenta defectos visibles

Verifique que todos los accesorios estén incluidos:

• Soporte de montaje en pared

• Tornillos de montaje

• Cables de comunicación (si corresponde)

• Manual del usuario y documentación

• No instale el inversor si se detectan daños físicos.

3. Requisitos del entorno de instalación

El lugar de instalación del inversor debe cumplir las siguientes condiciones:

• Interior o zona protegida (resguardado de la lluvia y la luz solar directa)

• Pared sólida y no inflamable (se recomienda hormigón o ladrillo)



Entorno bien ventilado

• Distancia mínima libre: ≥ 30 cm por todos los lados

• Rango de temperatura ambiente: –10 °C a 50 °C

• Evite zonas con alta humedad, gases corrosivos o acumulación de polvo

Un entorno de instalación correcto influye directamente en la vida útil y el rendimiento del inversor.

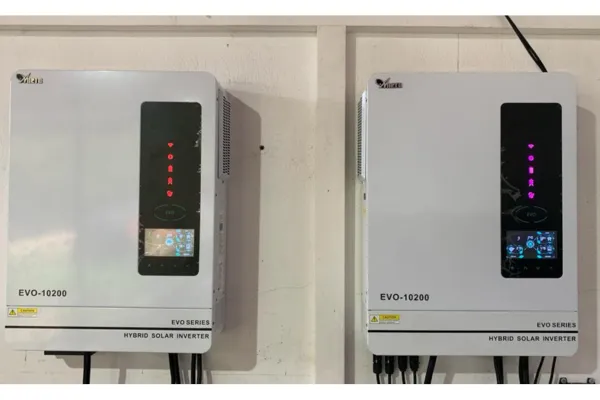

4. Montaje del inversor solar

Para montar el inversor:

• Utilice el soporte de montaje en pared suministrado

• Perfore los orificios de montaje según las dimensiones del soporte

• Fije el soporte con pernos de expansión

• Cuelgue el inversor verticalmente en el soporte

• Asegúrese de que el inversor esté firmemente fijado y nivelado

• Retire la cubierta inferior antes del cableado eléctrico

• La instalación vertical favorece una disipación de calor adecuada.

5. Conexión de toma de tierra (puesta a tierra)

Una conexión a tierra adecuada es obligatoria para la seguridad y la protección contra sobretensiones.

• Conecte el terminal de puesta a tierra del inversor a una toma de tierra confiable

• Utilice un tamaño de cable de puesta a tierra conforme a las normas eléctricas locales

• Asegúrese de que la resistencia de puesta a tierra sea baja

Una conexión a tierra incorrecta puede provocar descargas eléctricas o daños al equipo.

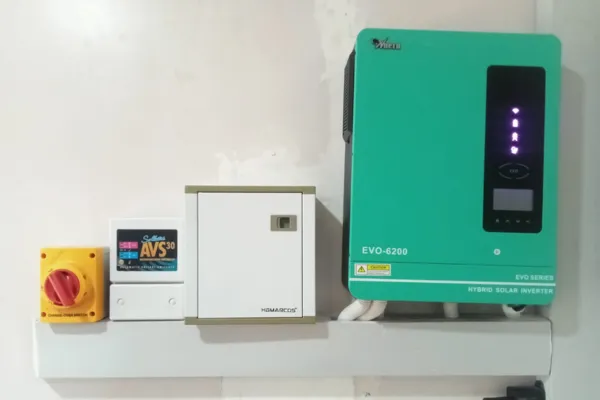

6. Cableado de entrada de CA y salida de CA

Al conectar el cableado de CA:

Instale un disyuntor de CA externo entre la red eléctrica y el inversor

Confirme la polaridad correcta del cableado:

• L (Línea): Marrón o Negro

• N (Neutral): Azul

• PE (Tierra): Verde/Amarillo

• No confunda los terminales de entrada de CA con los de salida de CA

• Seleccione el tamaño del cable según la potencia nominal del inversor

• Apriete bien todos los tornillos de los terminales

Un cableado de CA incorrecto puede provocar un fallo del inversor o un apagado de protección.

Consulte el Diagrama de cableado completo del inversor solar

7. Conexión fotovoltaica (panel solar)

Para el cableado de entrada fotovoltaica:

• Instale un disyuntor de CC entre la matriz fotovoltaica y el inversor

• Verifique que la tensión de circuito abierto fotovoltaica no supere la clasificación máxima del inversor

Conecte:

• PV+ → terminal PV+

• PV− → terminal PV−

• Utilice cables de CC con la clasificación adecuada y herramientas aisladas

• Complete el cableado fotovoltaico antes de encender el inversor

Verifique siempre la polaridad fotovoltaica para evitar daños al inversor.

8. Conexión de la batería

8.1 Conexión de batería de plomo-ácido

• Asegúrese de que la tensión de la batería coincida con las especificaciones del inversor

• Instale un disyuntor o fusible de CC entre la batería y el inversor

• Conecte BAT+ y BAT− correctamente

• Capacidad de batería recomendada: ≥ 200Ah para un funcionamiento estable del sistema

8.2 Conexión de batería de litio

• Confirme la compatibilidad del protocolo de la batería de litio

• Conecte primero los cables de alimentación de la batería

• Conecte el cable de comunicación del BMS (RS485 o CAN)

• Seleccione el tipo de batería en la configuración del inversor antes del arranque

• Una configuración correcta de la batería garantiza una carga y protección precisas.

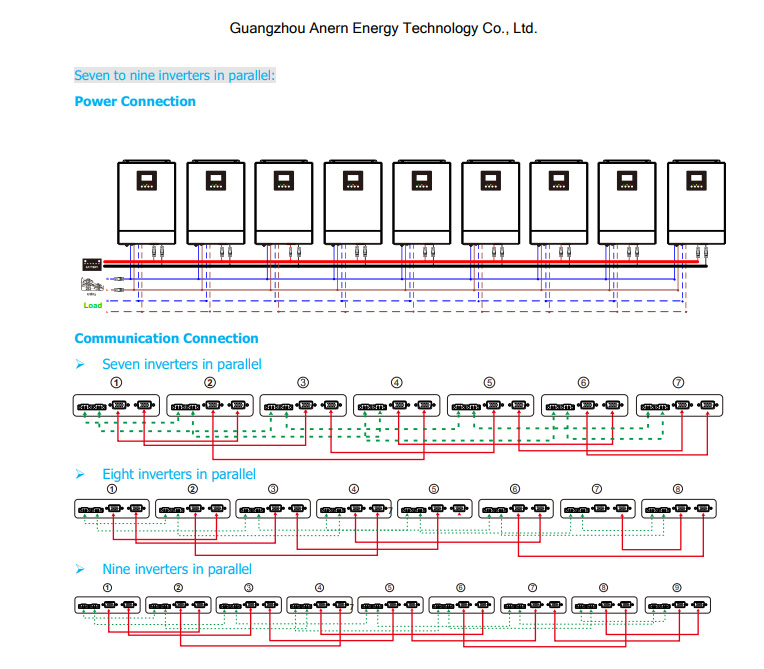

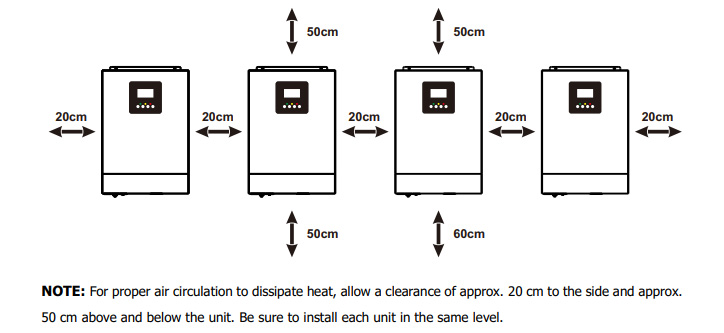

9. Instalación de inversores en paralelo (si corresponde)

Para sistemas en paralelo:

• Utilice modelos de inversor idénticos

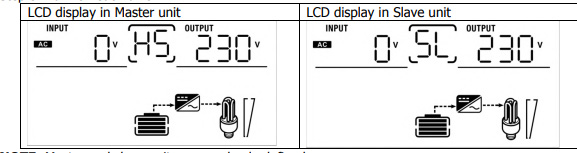

• Siga las reglas de configuración maestro-esclavo

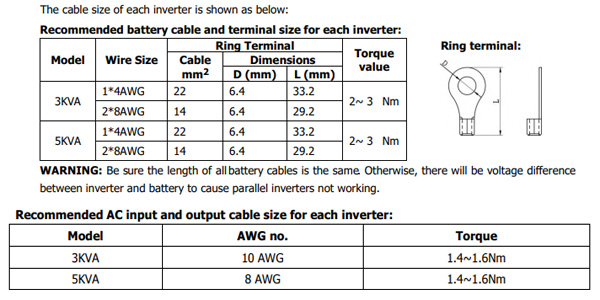

• Asegúrese de que los cables de batería tengan la misma longitud

• Conecte correctamente los cables de comunicación en paralelo

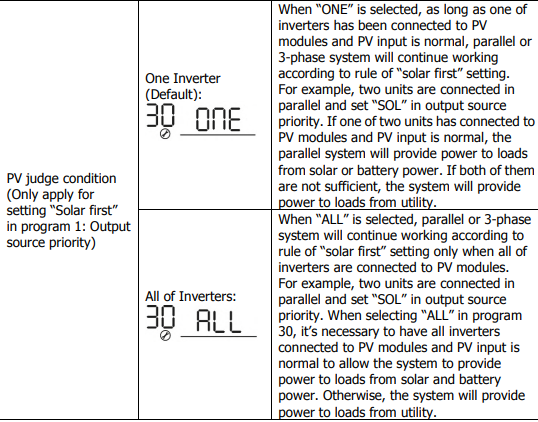

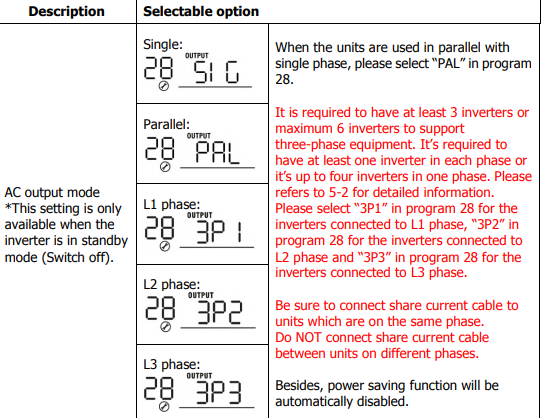

• Configure los parámetros en paralelo antes de encender

• La instalación de inversores en paralelo debe seguir estrictamente las especificaciones del fabricante.

10. Configuración de comunicación y monitoreo (opcional)

Si es compatible:

• Inserte el módulo de comunicación Wi-Fi o GPRS

• Conexiones seguras de cables de comunicación

• Configure la monitorización del sistema mediante la aplicación móvil o la plataforma web

• La monitorización permite conocer el estado del sistema en tiempo real y detectar fallos.

11. Inspección final antes de encender

Antes de poner en marcha el inversor, confirme:

• Todas las conexiones de cableado están seguras

• La puesta a tierra está completada

• Los interruptores de CA y CC están apagados

• La cubierta inferior está reinstalada correctamente

12. Secuencia de encendido

Siga la secuencia de arranque correcta:

• Encienda el disyuntor de la batería

• Encienda el interruptor de alimentación del inversor

• Encienda el disyuntor fotovoltaico

• Encienda el disyuntor de entrada de CA

• Verifique la pantalla LCD y el estado del sistema

Un orden de arranque incorrecto puede activar la protección del sistema.

13. Notas de operación y mantenimiento

• Mantenga limpias las aberturas de ventilación

• Inspeccione periódicamente el cableado y los terminales

• No sobrecargues el inversor

• Para un apagado prolongado, desconecta la energía fotovoltaica, la batería y la corriente alterna

• La inspección periódica mejora la fiabilidad del sistema y su vida útil.




Para consultar la guía de mantenimiento del inversor solar.
