Los sistemas de batería solar de litio Anern son soluciones avanzadas de almacenamiento de energía diseñadas para aplicaciones solares residenciales, comerciales e industriales. Están diseñados para funcionar a la perfección con inversores solares y sistemas de gestión de energía, proporcionando almacenamiento de energía estable, protección BMS inteligente y una larga vida útil.
Esta guía de instalación explica dónde, cómo y por quién se deben instalar las baterías de litio Anern para garantizar:
Seguridad eléctrica
Un rendimiento óptimo del sistema
El cumplimiento de los requisitos de garantía y normativos
Importante: Esta guía está destinada únicamente a instaladores profesionales. Los usuarios finales no deben intentar la instalación sin asistencia técnica certificada.
Todas las instalaciones de baterías solares de litio Anern deben ser realizadas por profesionales cualificados, incluidos:
Electricistas certificados
Instaladores de energía solar fotovoltaica con licencia
Integradores de sistemas ESS capacitados
La instalación profesional garantiza:
Cableado eléctrico y polaridad correctos
Comunicación adecuada entre inversor y batería
Cumplimiento de los códigos eléctricos locales
Protección de la garantía del producto
Elegir el entorno de instalación correcto es fundamental para la seguridad, el rendimiento y la vida útil de la batería.
Se recomienda encarecidamente la instalación en interiores
Zona seca, limpia y bien ventilada
Libre de gases corrosivos, materiales inflamables o vapores químicos
Evitar la luz solar directa y las fuentes de calor
Distancia mínima libre: ≥ 30 cm por todos los lados
Garantizar un flujo de aire sin obstrucciones para la refrigeración y el acceso de mantenimiento
| Parámetro | Requisito |
| Temperatura de descarga | -20 °C a 60 °C |
| Temperatura de carga | 0 °C a 55 °C |
| Temperatura de almacenamiento | -20 °C a 45 °C |
| Humedad Relativa | ≤ 90 % (sin condensación) |
Antes de la instalación, asegúrese de seguir todos los procedimientos de seguridad.
Guantes eléctricos aislantes
Calzado de seguridad
Gafas de protección
Desconecte todas las fuentes de alimentación antes de realizar el cableado
Utilice únicamente herramientas aisladas
Nunca cortocircuite los terminales de la batería
Conecte siempre primero la puesta a tierra

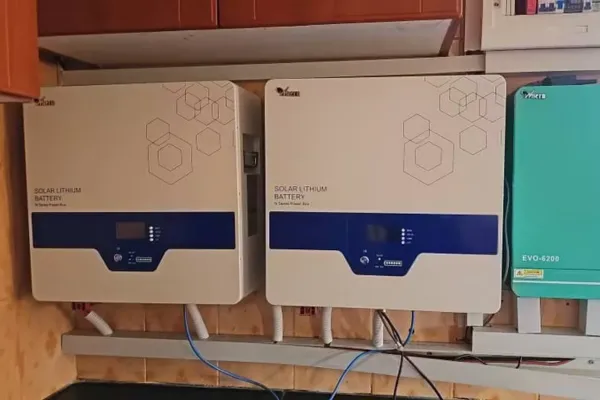

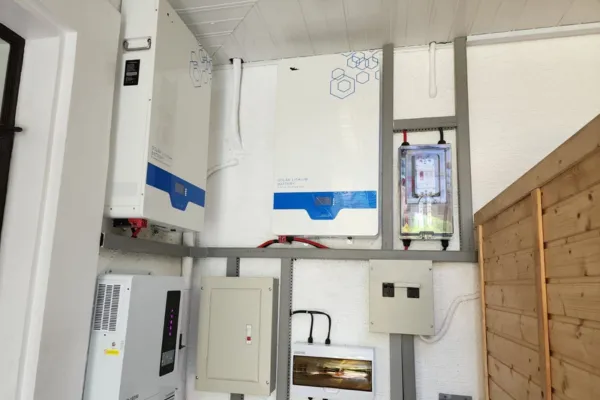

Modelos aplicables: Serie Nplus / Serie Npro
Opciones de voltaje: 24V / 48V / 51.2V
Pasos de instalación:
1. Fije firmemente el soporte de montaje a una pared de carga
2. Cuelgue la unidad de batería en el soporte
3. Bloquee la batería en su lugar para evitar que se mueva
4. Conectar la puesta a tierra de protección
Recomendado para: Sistemas solares residenciales e instalaciones comerciales pequeñas.
Sistemas aplicables: Sistemas de batería de litio de 48 V y 300 Ah
Pasos de instalación:
1. Colocar la batería sobre una superficie plana, sólida y libre de vibraciones
2. Garantizar la estabilidad antivuelco
3. Mantener un espacio de ventilación suficiente
Recomendado para: Sistemas de almacenamiento de energía de tamaño mediano.
Sistemas aplicables:
Serie AN-ESS – 60 kWh / 114 kWh / 215 kWh
Pasos de instalación:
1. Fije firmemente el bastidor de baterías al suelo
2. Instale los módulos de batería de abajo hacia arriba
3. Conecte la caja de alta tensión y el sistema BMS
4. Conecte al PCS o a un inversor compatible
Recomendado para: proyectos de ESS comerciales e industriales.
Un cableado correcto es esencial para la estabilidad y la seguridad del sistema.
Verifique la polaridad correcta de CC antes de la conexión
Instale disyuntores o fusibles de CC según sea necesario
Utilice los tamaños de cable recomendados por las especificaciones técnicas de Anern
Conecte los cables de comunicación del BMS
Protocolos compatibles: CAN / RS485
Confirme una comunicación estable entre la batería y el inversor
Después del cableado, configure el inversor correctamente.
Seleccione Batería de litio como tipo de batería
Establecer la tensión de carga y la tensión de corte
Configurar los límites de corriente según las especificaciones de la batería
Confirmar el estado de comunicación inversor–batería
Los parámetros incorrectos del inversor pueden provocar alarmas de la batería, reducir su vida útil o provocar el apagado del sistema.
Siga esta secuencia estrictamente para evitar daños al sistema:
1. Asegúrese de que todas las cargas estén APAGADAS
2. Encienda el interruptor de la batería
3. Encienda el inversor
4. Conecte la entrada FV / Red
5. Encienda las cargas de forma gradual
Antes de la entrega del sistema, confirme lo siguiente:
l Batería instalada de forma segura
l Conexión a tierra conectada correctamente
l Sin alarmas ni códigos de falla presentes
l Refrigeración y ventilación sin obstrucciones
l Estado de comunicación (en línea)
Una instalación incorrecta, una operación no autorizada o el incumplimiento de esta guía pueden provocar:
Fallo del sistema
Riesgos de seguridad eléctrica
Invalidación de la garantía
Para proteger la garantía y garantizar la fiabilidad del sistema a largo plazo, siga siempre las directrices oficiales de instalación de Anern o póngase en contacto con el servicio de asistencia técnica autorizado. Consulte la guía de mantenimiento de baterías de litio solares.
.webp)
.webp)
.webp)
Las baterías solares de litio Anern están diseñadas principalmente para instalación en interiores. No se recomienda la instalación en exteriores a menos que se utilice una carcasa certificada resistente a la intemperie y se cumplan estrictamente todos los requisitos ambientales (temperatura, humedad, ventilación). La exposición directa a la luz solar, la lluvia o temperaturas extremas puede reducir la vida útil de la batería e invalidar la garantía.
La instalación debe ser realizada únicamente por profesionales cualificados, como electricistas autorizados o instaladores solares certificados. La instalación no autorizada por parte de personal no capacitado puede provocar riesgos de seguridad, fallos del sistema o la invalidación de la garantía.
Se requiere un espacio libre mínimo de 30 cm por todos los lados para garantizar una ventilación adecuada, la disipación del calor y el acceso para mantenimiento. Un espacio libre insuficiente puede provocar sobrecalentamiento o degradación del rendimiento.

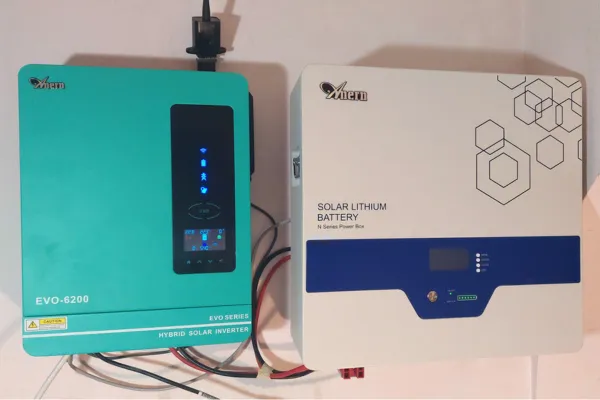

Las baterías de litio Anern se conectan a los inversores solares mediante:
Cables de alimentación de CC (asegúrese de que la polaridad sea correcta)
Cables de comunicación del BMS mediante CAN o RS485
Después del cableado, el inversor debe configurarse en modo de batería de litio, con los parámetros de voltaje y corriente correctos según las especificaciones técnicas de Anern.
Una configuración incorrecta del inversor puede provocar:
Fallo de comunicación de la batería
Alarmas del sistema o códigos de falla
Reducción de la vida útil de la batería
Apagado automático del sistema
Siga siempre los valores de configuración del inversor recomendados por Anern.
La secuencia de arranque correcta es:
Todas las cargas APAGADAS
Disyuntor de batería ENCENDIDO
Inversor ENCENDIDO
Entrada de PV o red ENCENDIDA
Cargas ENCENDIDAS gradualmente
Seguir esta secuencia ayuda a prevenir daños en el inversor o la batería.
Sí. Las baterías de litio Anern admiten configuraciones escalables, que incluyen:
Conexión en paralelo para mayor capacidad
Sistemas montados en rack
Soluciones ESS de alta tensión (serie AN-ESS)
El diseño y la ampliación del sistema deben ser realizados por integradores profesionales de ESS.
Sí. La instalación incorrecta, la modificación no autorizada o el incumplimiento de las directrices oficiales de instalación pueden anular la garantía del producto. Para cumplir con la garantía, utilice siempre instaladores certificados y componentes aprobados.
