Guía de instalación del sistema de energía solar

Esta guía de instalación proporciona una referencia completa y estandarizada para la instalación de los Sistemas de Energía Solar Anern, incluyendo sistemas solares aislados, sistemas solares híbridos, sistemas de almacenamiento de energía (ESS), controladores de carga solar MPPT y soluciones portátiles de almacenamiento solar. Está destinada a instaladores profesionales, contratistas EPC, distribuidores y equipos de soporte técnico.

1. ¿Qué es un Sistema de Energía Solar Anern?

Un sistema de energía solar Anern es una solución energética integrada que combina paneles solares, inversores, controladores de carga y almacenamiento en baterías para proporcionar electricidad estable y confiable en aplicaciones residenciales, comerciales e industriales. Estos sistemas pueden operar en configuraciones aisladas, híbridas o de respaldo según los requisitos del proyecto.

2. Instrucciones de Seguridad (Obligatorias)

• La instalación debe ser realizada únicamente por personal cualificado.

• Desconecte todas las fuentes de alimentación de CA y CC antes de la instalación o el mantenimiento.

• Cumpla con todos los códigos eléctricos, normas y reglamentos locales.

• No cortocircuite los terminales de la batería ni invierta la polaridad.

• Asegure una conexión a tierra adecuada de todos los componentes del sistema.

3. Descripción General de los Componentes del Sistema

Un sistema de energía solar Anern típico incluye:

• Paneles solares (matriz fotovoltaica)

• Inversor solar o inversor-cargador

• Controlador de carga solar MPPT (si corresponde)

• Banco de baterías (plomo-ácido o litio)

• Caja de distribución de CA y cargas eléctricas

• Dispositivos de protección de CC (interruptores automáticos, fusibles)

• Módulos de monitoreo o comunicación (opcional)

4. Requisitos del entorno de instalación

• Instale el equipo en un lugar seco, bien ventilado y libre de polvo.

• Evite la luz solar directa, la lluvia, la humedad y los entornos corrosivos.

• Mantenga un espacio libre mínimo de 30 cm alrededor del equipo para ventilación y mantenimiento.

• Temperatura ambiente de funcionamiento recomendada: 0 °C a 40 °C (salvo que se especifique lo contrario).

5. Instalación de montaje

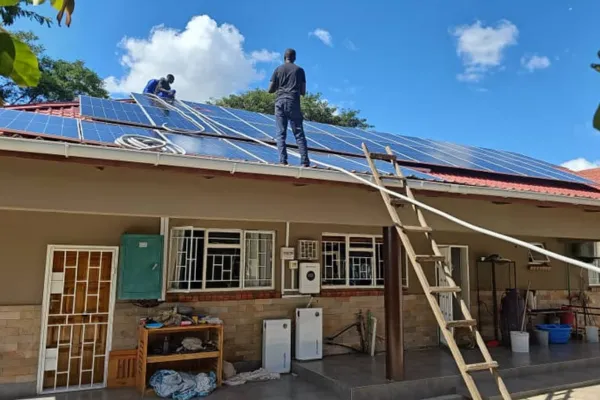

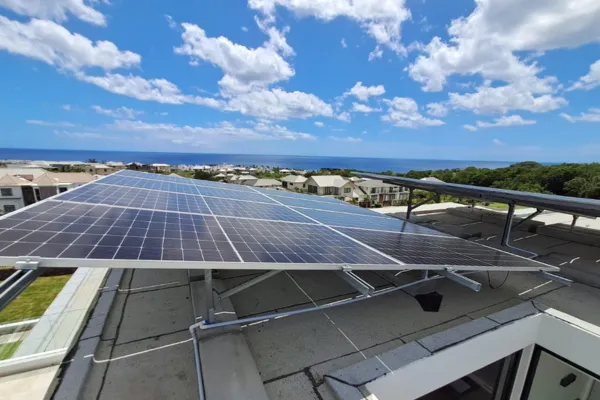

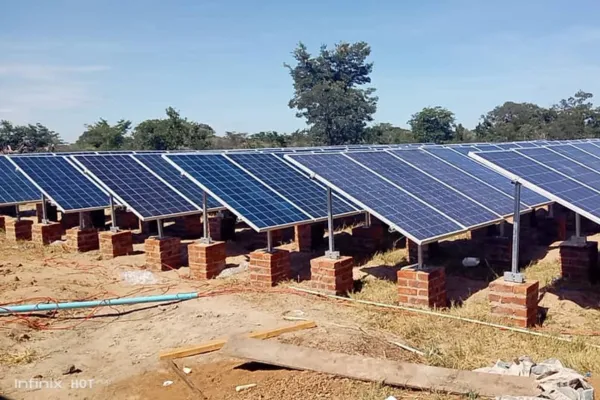

5.1 Paneles solares (módulos fotovoltaicos)

• Instale los paneles orientados hacia el ecuador (orientación sur en el hemisferio norte, orientación norte en el hemisferio sur).

• Asegúrese de que los paneles no estén sombreados durante todo el día.

• Utilice estructuras de montaje resistentes y elementos de fijación resistentes a la corrosión.

5.2 Inversor y sistema de almacenamiento de energía

• Monte el inversor o el ESS en una pared sólida y no inflamable o sobre un suelo estable.

• Instale verticalmente para garantizar una disipación de calor adecuada.

• Mantenga alejado de fuentes de calor y materiales inflamables.

5.3 Controlador de carga solar MPPT

• Instale cerca del banco de baterías para minimizar la caída de tensión.

• Monte sobre una superficie vertical con suficiente flujo de aire.

6. Cableado y conexión eléctrica

6.1 Secuencia de conexión (Crítico)

El orden correcto del cableado es esencial:

• Conecte la batería al inversor o al controlador de carga

• Conecte la salida de CA y las cargas

• Conectar paneles solares (matriz fotovoltaica)

No seguir esta secuencia puede causar daños al equipo.

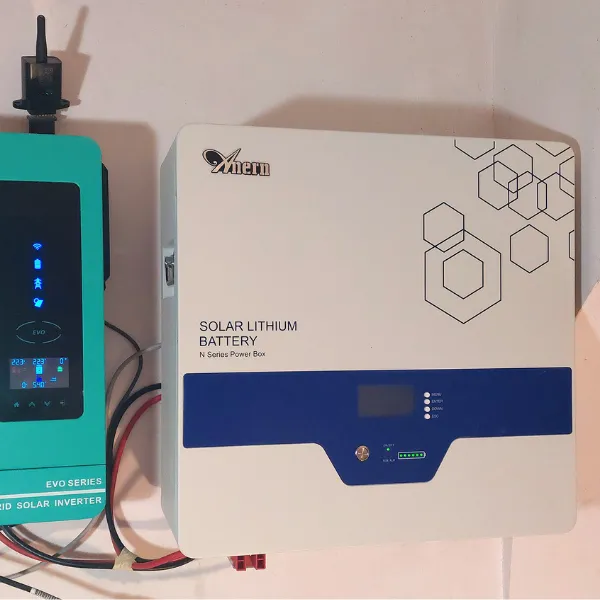

6.2 Conexión de la batería

• Verifique que el voltaje de la batería coincida con los requisitos del sistema.

• Instale interruptores automáticos o fusibles de CC entre la batería y el equipo.

• Utilice cables cortos y gruesos para reducir la pérdida de voltaje.

• Para baterías de litio, conecte los cables de comunicación del BMS si es necesario.

6.3 Conexión del panel solar (FV)

• Asegúrese de que el voltaje de circuito abierto fotovoltaico no exceda los límites del sistema.

• Conecte los paneles en serie o en paralelo según el diseño del sistema.

• Instale un seccionador o disyuntor de CC fotovoltaica para mayor seguridad.

6.4 Cableado de CA

• Instale disyuntores de CA externos tanto para la entrada como para la salida.

• Asegúrese del cableado correcto de Fase (L), Neutro (N) y Tierra (PE).

• No conecte la salida de CA directamente a la red a menos que el sistema admita conexión a red.

7. Puesta a tierra y protección

• Ponga a tierra correctamente todos los componentes del sistema.

• Utilice dispositivos de protección contra sobretensiones donde sea necesario.

• Asegúrese de la protección contra sobrecorriente tanto en el lado de CC como en el de CA.

8. Configuración y ajustes del sistema

• Configure el voltaje del sistema según el tipo de batería.

• Configure el tipo de batería (plomo-ácido o litio).

• Ajuste los parámetros de carga y descarga.

• Configure el modo de funcionamiento del inversor (prioridad solar, prioridad de batería, prioridad de red eléctrica, etc.).

9. Inspección final y procedimiento de encendido

Antes de encender:

• Confirme que todas las conexiones de cableado estén seguras y correctas.

• Asegúrese de que todos los interruptores automáticos estén en la posición OFF (apagado).

Secuencia de encendido:

• Encienda el interruptor automático de la batería

• Encienda el inversor o el controlador de carga

• Encienda el interruptor automático fotovoltaico

• Encienda el interruptor automático de entrada de CA (si corresponde)

Verifique el estado del sistema a través de la pantalla LCD o los indicadores.

10. Operación y mantenimiento

• Limpie los paneles solares con regularidad para mantener la eficiencia.

• Inspeccione periódicamente los cables, los terminales y los interruptores automáticos.

• Mantenga las aberturas de ventilación sin obstrucciones.

• Durante un apagado prolongado, desconecte la energía fotovoltaica, la batería y la alimentación de CA.

11. Notas importantes

• El rendimiento del sistema puede verse reducido durante períodos prolongados de nubosidad o lluvia.

• La capacidad de la batería y la demanda de carga deben estar correctamente emparejadas.

• Consulte siempre los manuales específicos del producto para obtener parámetros detallados y configuraciones avanzadas.
