Hemos cooperado con más de 200 países en proyectos de energía solar y proyectos de alumbrado vial. Hemos exportado productos a muchos países y participado en numerosos proyectos gubernamentales importantes en todo el mundo.
Hemos cooperado con más de 200 países en proyectos de energía solar y proyectos de alumbrado vial. Hemos exportado productos a muchos países y participado en numerosos proyectos gubernamentales importantes en todo el mundo.
Anern tiene 17 años de experiencia en iluminación solar y fabricación de productos solares. Anern tiene su sede en Guangzhou. Con una base de producción de 30.000 metros cuadrados, nuestra empresa cuenta con un equipo de I+D de más de 100 personas.
Inversor de onda sinusoidal pura – Resumen rápido
Un inversor de onda sinusoidal pura convierte la electricidad de corriente continua (CC) de baterías o paneles solares en corriente alterna (CA) con una forma de onda idéntica a la electricidad de la red eléctrica. Debido a que produce electricidad limpia y estable, los inversores de onda sinusoidal pura son ideales para dispositivos electrónicos sensibles, electrodomésticos con motores y sistemas de energía solar.
Las principales ventajas de los inversores de onda sinusoidal pura incluyen:
• Energía estable para todos los dispositivos electrónicos
• Menor ruido eléctrico y calor
• Mejor eficiencia y rendimiento de la batería
• Ideales para sistemas de energía solar y energía de respaldo
Los inversores de onda sinusoidal pura se utilizan ampliamente en sistemas solares aislados, vehículos recreativos (RV), soluciones de energía de respaldo y equipos médicos o de telecomunicaciones.
En esta guía, exploraremos todo lo que necesita saber sobre los inversores de onda sinusoidal pura: qué son, cómo funcionan, las diferencias clave entre los inversores de onda sinusoidal modificada y pura, y por qué un inversor de onda sinusoidal pura es esencial para sistemas solares domésticos confiables y configuraciones de energía aisladas. Siga leyendo para comprender cómo elegir el inversor adecuado puede mejorar la eficiencia energética y proteger sus dispositivos electrónicos.
Un inversor de onda sinusoidal pura es un dispositivo avanzado de conversión de energía que transforma la corriente continua (CC) de fuentes como baterías o paneles solares en corriente alterna (CA), que es el tipo de electricidad que suelen suministrar las empresas de servicios públicos. La característica clave de un inversor de onda sinusoidal pura es su capacidad de producir una onda de CA suave, constante y de alta calidad que imita de cerca la forma de onda sinusoidal de la energía de la red eléctrica.
La función principal de un inversor de onda sinusoidal pura es convertir la corriente continua (CC) de fuentes como baterías, paneles solares u otras fuentes de alimentación de CC en corriente alterna (CA), que es la forma estándar de electricidad utilizada por la mayoría de los electrodomésticos y dispositivos electrónicos.
El inversor genera una onda senoidal suave y constante que imita de cerca la forma de onda de la energía de CA suministrada por la red eléctrica. Esta salida de alta calidad es crucial para el funcionamiento adecuado de los dispositivos electrónicos sensibles. Al producir una onda senoidal pura, el inversor minimiza la distorsión armónica, que puede causar ruido eléctrico e interferencias en los dispositivos conectados.
El inversor garantiza que la tensión de salida se mantenga estable y dentro de un rango especificado, proporcionando un suministro de energía constante a los dispositivos conectados. Esta función ayuda a proteger los componentes electrónicos sensibles de las fluctuaciones de tensión que podrían causar daños.
El inversor mantiene una frecuencia de salida constante (normalmente 50 Hz o 60 Hz, según la región), lo cual es esencial para el funcionamiento correcto de muchos dispositivos y electrodomésticos electrónicos.
Los inversores de onda sinusoidal pura de Anern vienen con mecanismos de protección integrados para prevenir daños por sobrecargas, cortocircuitos y otras fallas eléctricas. Estas características ayudan a garantizar la seguridad y la longevidad tanto del inversor como de los dispositivos conectados.
Estos son los procesos paso a paso que intervienen en el funcionamiento de un inversor de onda senoidal pura:
Entrada de energía de CC: El inversor de onda senoidal pura se conecta a una fuente de energía de CC, como una batería o una fuente de alimentación de CC.
Modulación por ancho de pulso (PWM): La energía de CC se convierte en una señal de CA de alta frecuencia mediante la modulación por ancho de pulso (PWM). En este proceso, la energía de CC se enciende y apaga rápidamente a alta frecuencia, normalmente decenas de miles de veces por segundo, para crear una señal de CA de onda cuadrada.
Etapa de filtrado: La señal de CA de onda cuadrada pasa luego por una etapa de filtrado, que suaviza la señal y elimina los componentes de alta frecuencia, lo que da como resultado una aproximación más cercana a una onda senoidal.
Regulación de voltaje: La señal de CA filtrada se introduce entonces en una etapa de regulación de voltaje, donde el voltaje de salida se ajusta para coincidir con el voltaje de salida de CA deseado, normalmente 120 V o 230 V, según la región y la aplicación.
Generación de onda senoidal: La señal de CA ajustada se procesa luego a través de una etapa de generación de onda senoidal, que utiliza algoritmos y técnicas complejas para convertir la onda cuadrada u onda senoidal modificada en una onda senoidal pura. Este proceso implica dar forma a la onda para replicar la curva suave de una onda senoidal natural.
Etapa de salida: Finalmente, la salida de onda senoidal pura se amplifica al nivel de potencia requerido y se envía a las tomas de CA del inversor, donde se puede utilizar para alimentar una amplia gama de dispositivos electrónicos y electrodomésticos, igual que la energía de la compañía eléctrica.
Descargar:
| Característica | Inversor de onda senoidal modificada | Inversor de onda senoidal pura |
| Forma de onda | Produce una onda senoidal escalonada y aproximada | Produce una onda senoidal suave y continua |
| Calidad de energía | Menor calidad, puede causar ruido e interferencia | Alta calidad, energía limpia y estable |
| Compatibilidad | Adecuado para dispositivos simples (luces, ventiladores, etc.) | Adecuado para todos los dispositivos, incluidos los electrónicos sensibles |
| Eficiencia | Generalmente menos eficiente | Más eficiente, menos pérdida de energía |
| Costo | Generalmente menos costoso | Generalmente más costoso |
| Aplicaciones | Aplicaciones básicas, electrónica no sensible | Electrónica sensible, equipos médicos, audio/vídeo |
| Distorsión armónica | Mayor distorsión armónica | Distorsión armónica mínima |
| Rendimiento del dispositivo | Puede hacer que los dispositivos funcionen más calientes o con más ruido | Los dispositivos funcionan de forma fluida y silenciosa |
| Regulación de voltaje | Regulación de voltaje menos precisa | Regulación de voltaje precisa |
| Estabilidad de frecuencia | Frecuencia menos estable | Frecuencia estable y constante |
| Impacto en la duración de la batería | Puede reducir la duración de la batería debido a la ineficiencia | Mejor para la duración de la batería debido a una mayor eficiencia |
| Ruido e Interferencia | Más probable que cause ruido e interferencia eléctricos | Ruido e interferencia eléctricos mínimos |
| Capacidad de Sobretensión | Generalmente menor capacidad de sobretensión | Mayor capacidad de sobretensión |
| Uso en Energías Renovables | Menos ideal para sistemas solares y eólicos | Ideal para sistemas solares y eólicos |
| Fiabilidad General | Menos fiable para aplicaciones sensibles | Muy fiable para todo tipo de aplicaciones |
La diferencia práctica clave entre los inversores de onda senoidal modificada y pura radica en la calidad de la forma de onda y su impacto en la eficiencia, el ruido y la compatibilidad con los dispositivos. Si deseas una explicación más técnica sobre cómo la forma de onda afecta a motores, transformadores y equipos de audio, esta nota técnica sobre la distorsión armónica en la energía de CA proporciona una referencia útil.
Al elegir el inversor de onda senoidal pura adecuado que pueda satisfacer los requisitos de una aplicación concreta, hay varios factores que deben tenerse en cuenta. Algunas consideraciones clave incluyen:
La eficiencia de conversión es una métrica crucial para evaluar el rendimiento de un inversor, ya que indica el porcentaje de energía que se utiliza efectivamente durante el proceso de conversión de CC a CA. En general, una mayor eficiencia de conversión da como resultado una menor pérdida de energía.

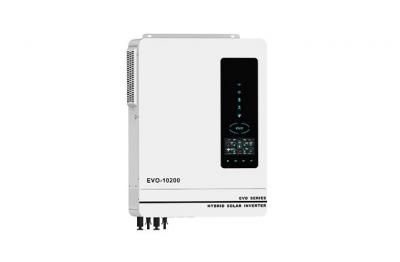

Los inversores modernos de alta eficiencia, como los de la serie AN-SCI-EVO de inversores solares de Anern, cuentan con una alta eficiencia de conversión. Elegir un inversor eficiente no solo minimiza el consumo de energía, sino que también reduce la generación de calor y prolonga la vida útil del equipo. Por lo tanto, al seleccionar un inversor de energía solar, es esencial considerar su eficiencia de conversión para garantizar un uso óptimo de la energía eléctrica.
La capacidad de un inversor, que normalmente se mide en vatios, indica la potencia máxima que puede entregar. Seleccionar la capacidad adecuada del inversor es fundamental para el rendimiento general. Si la capacidad del inversor es demasiado baja, puede que no satisfaga los requisitos de carga, lo que provocaría una sobrecarga del inversor o posibles daños en el equipo. Por el contrario, una capacidad del inversor excesivamente alta no afectará al rendimiento, pero supondrá una inversión innecesaria.
Por lo tanto, es importante elegir un inversor de potencia basándose en una demanda de potencia total calculada para su hogar o dispositivo. En general, añadir un margen del 20 % al 30 % garantiza que el inversor funcione de forma segura incluso con cargas máximas.
Otra consideración importante es la compatibilidad del inversor. Diferentes marcas o modelos pueden requerir tipos específicos de baterías (como baterías de plomo-ácido o baterías de litio) y especificaciones particulares de los paneles solares (como potencia y voltaje). Asegurarse de que el inversor sea compatible con tu batería y sistema solar existentes es esencial para mantener la eficiencia y la estabilidad generales.
Las especificaciones técnicas y las pautas de compatibilidad proporcionadas por el fabricante son valiosas al seleccionar el mejor inversor. Estas instrucciones ayudan a garantizar que el inversor se conecte sin problemas con tu batería y sistema solar, lo que permite un rendimiento óptimo.
Otro factor clave a considerar al seleccionar un inversor es el voltaje. El voltaje de salida del inversor debe coincidir con el voltaje de operación de los dispositivos o electrodomésticos que planeas conectar. Los estándares de voltaje de CA son típicamente 120V o 240V, dependiendo de tu región y los electrodomésticos en uso.
Asegurar que el voltaje de salida del inversor sea el adecuado para tus dispositivos es crucial para prevenir cualquier daño o mal funcionamiento debido a la incompatibilidad de voltaje.
Otros factores esenciales a considerar al seleccionar un inversor son el costo y la calidad. Los inversores vienen en varios tipos, con precios que van desde unos cientos hasta varios miles de dólares. Si bien los inversores de menor precio pueden resultar tentadores, su calidad y fiabilidad a menudo son inciertas. En general, los inversores de alta calidad ofrecen una mejor eficiencia de conversión y una mayor durabilidad.
Al elegir el inversor solar adecuado, es importante mirar más allá del precio. Considere la reputación de la marca, las reseñas de los clientes y el período de garantía. Un inversor de alta calidad puede reducir los costos de mantenimiento y la frecuencia de reemplazos, mejorando así los beneficios económicos generales a largo plazo.
Como componente central con características extremadamente inteligentes en toda la cadena de la industria fotovoltaica, el inversor es el único sistema fotovoltaico que cuenta con múltiples funciones digitales y está conectado directamente a la red eléctrica. Al elegir un inversor de onda senoidal pura para tu proyecto, Anern se destaca como un nombre confiable.
Fundada en 2009, Anern se ha adherido al concepto de continua autosuperación y búsqueda del crecimiento común. Comprometida con hacer del mundo un lugar mejor con soluciones de energía verde, iluminación eficiente y tecnologías de inversores solares de bajo consumo energético.
A través de tecnología innovadora, equipos de producción avanzados y un excelente equipo de I&D, Anern ha proporcionado productos de energía solar de alta calidad y servicios satisfactorios a más de 10.000 usuarios en todo el mundo.
AN-SCI-ES es un inversor multifunción de onda sinusoidal pura que integra las funciones de inversor, cargador solar y cargador de batería para proporcionar soporte de energía ininterrumpida en un tamaño portátil. Con kit antipolvo incorporado, adecuado para diversos entornos adversos. Su pantalla LCD ofrece un funcionamiento sencillo mediante botones y es configurable por el usuario a través de sus botones. AN-SCI-ES se utiliza ampliamente para alimentar diversos aparatos eléctricos en hogares o entornos de oficina.
Manual de usuario del inversor híbrido de onda sinusoidal pura
Casos prácticos:
Despliegue de 50 sistemas solares aislados de 10,2 kW de Anern para uso residencial en Ucrania
400 conjuntos de inversores solares híbridos MPPT para edificios comerciales en el Líbano
Vídeos:
https://www.anern.com/video/an-sci02-plus.html
Modelo | AN-SCI-ES-1000 | AN-SCI-ES-1500 |
POTENCIA NOMINAL | 1000W/1000VA | 1500W/1500VA |
Voltaje | 230VAC | |
Rango de frecuencia | 50 Hz/60Hz (detección automática) | |
Regulación de voltaje CA | 230VAC±5% | |
Corriente máxima de carga | 20A | |
Potencia de sobretensión | 2000VA | 3000VA |
Voltaje de batería | 12VDC | 24VDC |
Corriente máxima de carga de CA | 40A | |
Potencia máxima del conjunto fotovoltaico | 550W | 1080W |
| Dimensiones, P*An*Al (mm) | 286*240*91 | 286*240*91 |
Peso neto (kg) | 3 | 3.5 |
Inversor solar de onda senoidal pura:
Cargador solar MPPT de 40A incorporado
Rango de voltaje de entrada fotovoltaica de 20-150VDC (para 1000W), 30-150VDC (para 1500W)
Pantalla LCD:
Indica claramente el estado de carga, los datos de funcionamiento y el estado de trabajo, a la vez que ofrece un funcionamiento sencillo mediante botones que el usuario puede configurar.
Múltiples protecciones electrónicas:
Protección contra cortocircuitos.
Protección contra sobretensión y subtensión, protección contra sobrecargas.
Reinicio automático por sobrecalentamiento/cortocircuito.
Capaz de funcionar de forma prolongada:
Adoptar un diseño de cargador inteligente con chips y algoritmos avanzados de gestión de energía integrados para maximizar la vida útil de la batería.
Un inversor de onda senoidal pura convierte la electricidad de CC de baterías o paneles solares en energía de CA con una forma de onda suave idéntica a la electricidad de la red eléctrica. Esta energía limpia es compatible con casi todos los electrodomésticos y dispositivos electrónicos. Los inversores de onda senoidal pura generan una energía de CA suave y de calidad de red, mientras que los inversores de onda senoidal modificada producen una salida más irregular. Los inversores de onda senoidal pura son cruciales para la electrónica sensible, ya que minimizan el ruido y mejoran la longevidad de los dispositivos.
La principal diferencia es la calidad de la energía. Un inversor de onda senoidal pura produce electricidad fluida y estable como la de la red eléctrica, mientras que un inversor de onda senoidal modificada produce una forma de onda escalonada que puede causar ruido, menor eficiencia o problemas de compatibilidad con algunos dispositivos.
Sí. Los inversores de onda senoidal pura se utilizan comúnmente en sistemas de energía solar porque proporcionan una corriente alterna estable que es compatible con los electrodomésticos del hogar, como microondas y refrigeradores, así como con dispositivos electrónicos sensibles.
Sí. Aunque cuestan más que los inversores de onda senoidal modificada, ofrecen mejor compatibilidad, eficiencia y protección para los dispositivos electrónicos.
La mayoría de los inversores modernos de onda sinusoidal pura tienen eficiencias de entre el 85 % y el 95 %, según el modelo y las condiciones de funcionamiento.
Un inversor de onda sinusoidal pura de alta calidad suele durar entre 8 y 15 años, dependiendo de las condiciones de uso, la temperatura y el mantenimiento.
Los inversores de onda sinusoidal pura generan una energía de CA fluida y con calidad de red eléctrica, mientras que los inversores de onda sinusoidal modificada producen una salida más irregular. Los inversores de onda sinusoidal pura son esenciales para los dispositivos electrónicos sensibles, ya que minimizan el ruido y prolongan la vida útil de los dispositivos.
Los inversores de onda sinusoidal pura ofrecen mayor eficiencia, mejor compatibilidad con dispositivos electrónicos sensibles, mayor protección contra picos de tensión y una fiabilidad mejorada. Estas características los hacen perfectos tanto para instalaciones solares aisladas como conectadas a la red.
El tamaño del inversor requerido depende de la potencia total en vatios de los electrodomésticos que desea alimentar. Sume la potencia de todos los dispositivos e incluya un margen de seguridad del 20 al 30 % para elegir la capacidad de inversor correcta.
Sí, pero asegúrate de que el voltaje del inversor coincida con tu sistema de baterías. Las combinaciones más comunes son sistemas de 12 V, 24 V o 48 V. También debería considerarse la compatibilidad con otras fuentes de energía renovable si planeas ampliarte.
El mantenimiento regular implica revisar las conexiones, limpiar el polvo de las rejillas y monitorear el rendimiento. Las inspecciones profesionales anuales pueden ayudar a garantizar la longevidad y la eficiencia.
